Poltidega kaitsme: mis see on, kuidas see töötab, installimis- ja valikujuhend

A poltidega kaitsmeon raske - kohustuslik kaitseseade, mida kasutatakse laialdaselt keskmisel ja kõrgel - pinge energiajaotussüsteemides. Erinevalt pistikust - või kassettide kaitsmed kinnitatakse poltidega poltidega, et tagada kindel elektriline kontakt ja mehaaniline stabiilsus. See muudab need ideaalseks trafode, lülitusseadmete, alajaamade ja muude nõudlike tööstuskeskkondade jaoks. Selles juhendis selgitame, mis on poltidega kaitsme, kuidas see töötab, kus seda rakendatakse, ja kuidas oma süsteemi jaoks õiget tüüpi korralikult installida ja valida.

1. Mis on poltidega kaitsme?

1.1 määratlus ja põhiline anatoomia

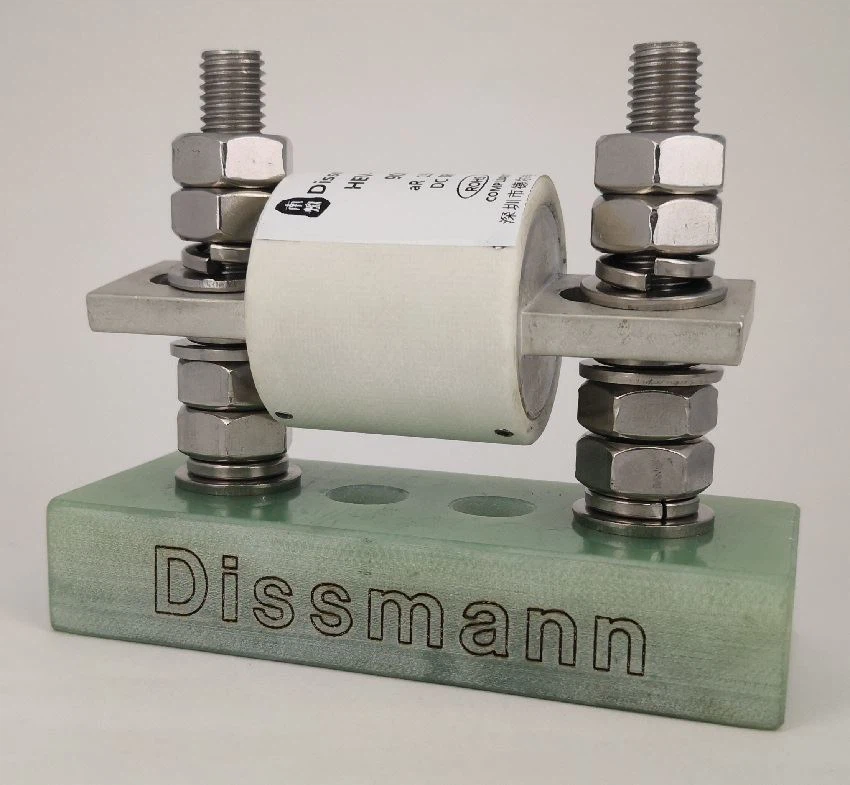

A poltidega kaitsmeon teatud tüüpi elektri kaitsmegapoltidega klemmidKlipi - asemel ühendustes -. See koosneb mitmest olulisest osast:

• Sulav element- kalibreeritud link, mis sulab rikkevoolu all.
• Poltidega klemmid- metallist vagud või äärikud, mis kinnitatakse kindlalt poltidega.
• Isoleeriv keha- Tavaliselt keraamiline või epoksü kõrge dielektrilise tugevuse tagamiseks.
• Kaar - kustutamine meedium- sageli kvartsliiv või spetsialiseeritud täiteaine, et soojust imada ja kaare kustutada.

See vastupidav konstruktsioon tagab usaldusväärse ühenduse minimaalse kontakttakistusega, muutes poltidega kaitsmed, mis sobivad eriti kõrge - rikkevoolurakenduste jaoks.

1.2 Tüüpilised pinge- ja vooluvahemikud ning tavalised variandid

Poltidega kaitsmedkasutatakse kõige sagedaminikeskmine pinge(1KV - 36KV) jakõrgepinge (>36kV) süsteemid. Praegused hinnangud ulatuvad sõltuvalt rakendusest tavaliselt mõnest ampritest kuni mitme kilo. Ühised variandid hõlmavad:

• Poltidega - tüüpikassettide kaitsmed- silindriliste kehade ja poltidega otsaga.
• Ägendatud poltidega kaitsmed- mõeldud suurte lülitussektsioonide jaoks.
• Kõrge - pinge poltidega kaitsmed- Tugevdatud kasutamiseks utiliidi alajaamades ja elektrijaamades.

Iga tüüp on valitud katkestamisvõime, füüsilise jalajälje ja soojuse vastupidavusnõuete põhjal.

2. Kuidas poltidega kaitsmed toimivad - tööpõhimõtted

2.1 Praegune - Piiramine käitumine ja kaarefüüsika

Kui tõrkevool läbibpoltidega kaitsme, Sulatav element soojeneb kiiresti ja sulab. See algatab kaitsme kere sees elektrilise kaare. Kaare venitatakse ja jahutatakse liiva või isoleeriva täiteaine abil, mis imab energiat ja kustutab kaare. Kuna kaitsme katkestab tõrke mõne millisekundi jooksul, toimib see aPraegune - piirav seade, vähendades - energiat (i²t) ja kaitsta allavoolu seadmeid.

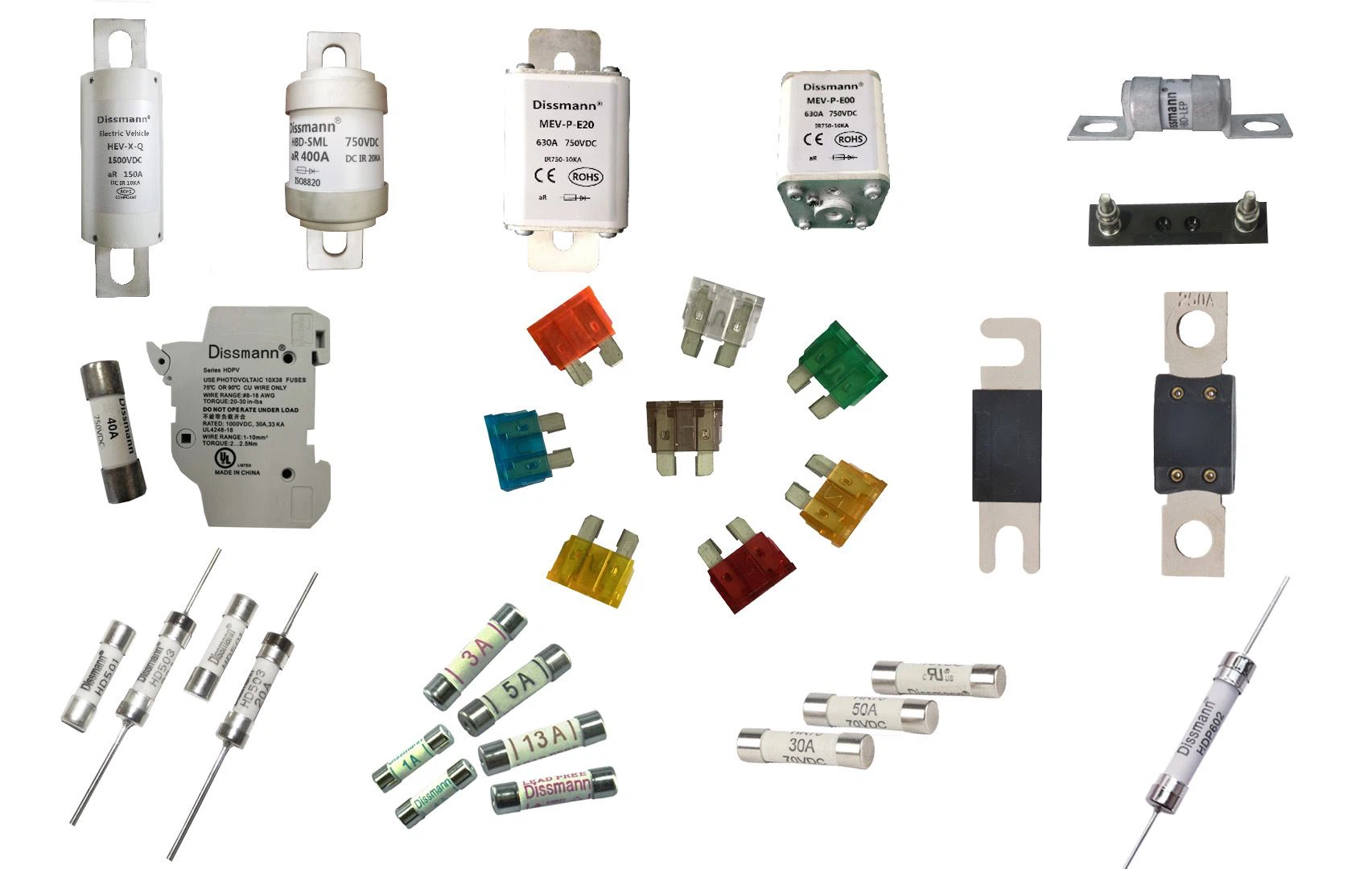

2.2 Erinevused võrreldes muude kaitsmetüüpidega (väljasaatmine, HRC, kassett)

Poltidega kaitsmederinevad oluliselt teistest kaitsetüüpidest:

• HRC kaitsme- ka praegune - piirav, kuid tavaliselt väiksem ja mõeldud klambri jaoks - installimisel, mitte poltidega klemmidel.
• Väljasaatmise kaitsme- Tugineb kaare kustutamiseks gaasi väljasaatmisele, tekitades sageli müra ja nõudes välistingimustes kasutamist.
• Kassett- Tavaliselt kasutatakse madala - pingesüsteemides, pakkudes hõlpsamat asendamist, kuid vähem mehaanilist vastupidavust.

Võrreldes nendega,poltidega kaitsmedPakkuge paremat stabiilsust, kõrgemaid katkestavaid hinnanguid ja paremat jõudlust rasketes - tööstuslikes tingimustes.

3. ehitus- ja tööpõhimõte

3.1 kaitsme element

Poltide kaitsme kaitseelement on tavaliselt valmistatud hõbedast või vasest, mis on mõeldud sulatamiseks konkreetsetes ülevoolu tingimustes. Täpne kujundus tagab rikkeolude ajal ennustatava töö.

3.2 kaar - kustutamine meedium

Poltidega kaitsmed sisaldavad tavaliselt kvartsliiva või sarnast kaare - täiteaineid kustutavad täiteained, et kavuelemendi sulamisel moodustuva kaare ohutuks kustutada. See hoiab ära plahvatused ja tagab ohutuse.

3.3 Lõppterminalid

Koldistatud klemmid tagavad kindla mehaanilise ja elektrilise kontakti. Need ühendused minimeerivad takistust ja kuumutamist liideses, muutes kaitsme sobivaks kõrgeks - koormuse tingimustele.

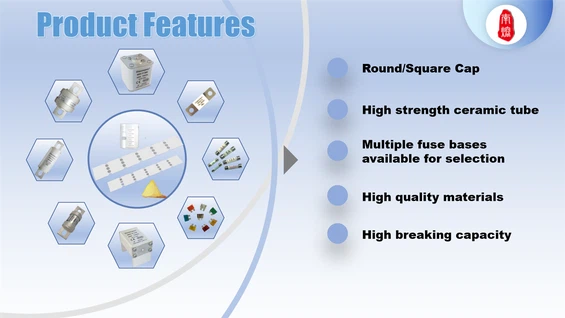

4. poltide kaitsmete eelised

• Usaldusväärne ühendus: Poltidega kujundus tagab kaitsmetes tugevama mehaanilise tugevuse võrreldes klipiga -.
• Kõrge katkestusvõime: Sobib suurte rikkevoolude käsitsemiseks ilma süsteemi kahjustamata.
• Vastupidavus: Talub vibratsiooni, temperatuurimuutusi ja mehaanilist pinget.
• Ohutus: Tagab stabiilse kaare - kustutamise ja vähendab juhusliku lõdvenemise riski.
•

5. poltide kaitsmete rakendused

5.1 Tööstusliku energiajaotus

Poltidega kaitsmeid kasutatakse laialdaselttööstuslikud lülitusseadmed, motoorsed kaitseaheladjajuhtpaneelidkus on oodata kõrgeid rikkevoolusid.

5.2 Taastuvenergia süsteemid

Päikesekombiner kastid ja tuuleturbiinimuundurid kasutavad sageli poltidega kaitsmeid, kuna nende kõrge usaldusväärsus ja võime taluda karme tingimusi.

5.3 utiliidi- ja kõrgepinge võrgud

Keskmises - pinge ja kõrge - pinge alajaamad on poltidega kaitsmed trafode ja kondensaatori pankade varukaitseks.

6. Paigaldamine ja hooldus

6.1 Paigaldamisjuhised

• Enne kaitsme poltimist veenduge puhtad ja tasased kontaktpinnad.
• Kasutage tootja poolt soovitatud pöördemomendi sätteid, et vältida - pingutamist või - tihendamist.
• Kontrollige mehaanilise pinge vältimiseks klemmide joondamist.

6.2 Hoolduspraktikad

• Kontrollige polte regulaarselt tihedust ja korrosiooni tunnuseid.
• Asendage kaitsmed pärast operatsiooni; Ärge kunagi uuesti - kasutage puhutud kaitset.
• Süsteemi tervise jälgimiseks pidage korralikult kaitsme asendamise andmeid.
•

7. Standardid ja sertifikaadid

7.1 IEC 60269

Määrab üldised nõuded madalale - pingekaitsmetele, sealhulgas poltide tüüpidele, tagades rahvusvahelise järjepidevuse.

7,2 UL 248

Määratleb USA turu kaitsmete ohutus- ja jõudlusstandardid, hõlmates katkestavaid hinnanguid ja temperatuuripiire.

7.3 IEEE/ANSI standardid

Rakendatakse Põhja -Ameerikas keskmise - ja kõrge - pingekaitsmete jaoks, tagades ühilduvuse tööstus- ja utiliidisüsteemidega.

8. Kuidas valida õige poltidega kaitsme

9.FAQ

Q1: Miks eelistatakse poltidega kaitsmeid rasketes - tollimaksurakendustes?

Kuna need pakuvad turvalist mehaanilist ühendust, vähendades kõrge voolukoormuse korral ülekuumenemise või lõdvenemise riski.

Q2: kas poltidega kaitsmeid saab kasutada päikeseenergia PV -süsteemides?

Jah, neid kasutatakse tavaliselt kombineerimiskastides ja muundurites, kus töökindlus on kriitiline.

Q3: Kas poltidega kaitsmed on korduvkasutatavad?

Ei, kui poltidega kaitsme töötab (lööb), tuleb see asendada uuega.

10. Järeldus

Poltidega kaitsmed mängivad üliolulist rolli kõrge - elektriliste süsteemide kaitsmisel. Nende turvalised ühendused, kõrge purunemisvõime ja rahvusvaheliste standardite järgimine muudavad need hädavajalikuks tööstus-, taastuvate ja kommunaalteenuste rakendustes. Valides õiged spetsifikatsioonid ning järgides nõuetekohaseid paigaldus- ja hoolduspraktikaid, saavad insenerid tagada oma süsteemide maksimaalse ohutuse ja töökindluse.
